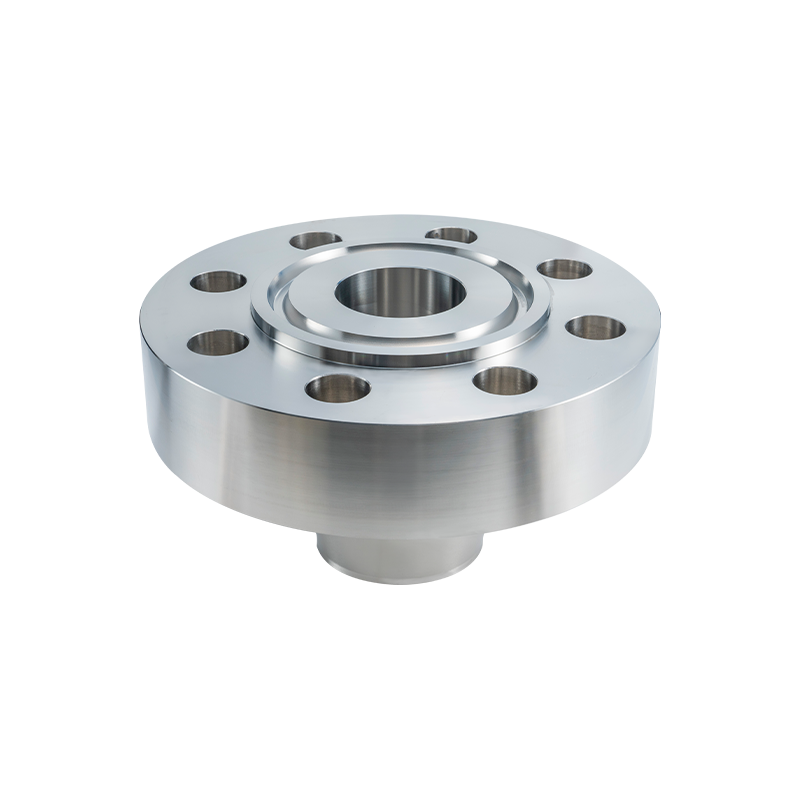

Mitä ovat seosteräslaipat ja miksi ne ovat kriittisiä projektillesi?

Teollisuuden putki- ja painejärjestelmien maailmassa, jossa olosuhteet voivat vaihdella äärimmäisestä lämmöstä kryogeeniseen kylmään ja paineet voivat nousta valtaviin tasoihin, kaikkia komponentteja ei luoda samanarvoisiksi. Monien tällaisten vaativien sovellusten ytimessä on tekniikan työhevonen: Seosteräslaippa . Nämä eivät ole tavallisia putkiliittimiäsi; ne ovat tarkasti suunniteltuja liitäntöjä, jotka on suunniteltu säilyttämään eheys tilanteissa, joissa hiiliteräs epäonnistuu. Insinööreille ja hankintaasiantuntijoille, jotka hankkivat luotettavia ratkaisuja, jotka ymmärtävät seosteräslaippojen erityispiirteet – materiaalilaaduista, kuten ASTM A182 F11 a. suunnittelun ylivoimaisuuteen seosterästä hitsattu kaulalaippa – on ratkaisevaa. Tämä tieto tulee entistä kriittisemmäksi, kun projektivaatimukset vaativat a räätälöity seosteräsputkilaippa tai kun tunnistetaan pätevä seosteräslaipan valmistaja pystyy toimittamaan korkean lämpötilan seosteräslaippa ratkaisuja. Tässä artikkelissa perehdytään seosteräslaippojen tekniseen maisemaan, tutkitaan niiden ainutlaatuisia ominaisuuksia, keskeisiä sovelluksia ja olennaisia ​​kriteerejä sellaisen valmistuskumppanin valinnassa, joka voi varmistaa turvallisuuden, vaatimustenmukaisuuden ja suorituskyvyn haastavimmissa olosuhteissa.

Ydinetu: Suorituskyky äärimmäisissä olosuhteissa

Perusarvo an Seosteräslaippa johtuu sellaisten alkuaineiden, kuten kromin, molybdeenin, vanadiinin ja nikkelin, tarkoituksellisesta lisäämisestä teräkseen. Tämä seostusprosessi räätälöi materiaalin mikrorakenteen tarjoamaan paljon parempia ominaisuuksia kuin tavallisella hiiliteräksellä. Ensisijaisia ​​parannuksia ovat dramaattisesti lisääntynyt veto- ja myötölujuus sekä ympäristön että korkeissa lämpötiloissa, parantunut sitkeys ja iskunkesto (erityisesti alhaisen lämpötilan ympäristöissä) ja erinomainen virumiskestävyys – hidas, pysyvä muodonmuutos, jota voi esiintyä jatkuvassa jännityksessä korkeissa lämpötiloissa. Tämä tekee niistä välttämättömiä aloilla, joilla epäonnistuminen ei ole vaihtoehto. Lisäksi tietyt seokset antavat paremman korroosionkestävyyden hapettavia aineita, happoja ja sulfidipitoisia ympäristöjä vastaan, mikä pidentää komponentin käyttöikää aggressiivisissa väliaineissa. Kun hankit näitä kriittisiä komponentteja, tee yhteistyötä asiantuntijan kanssa seosteräslaipan valmistaja tiukan metallurgisen valvonnan kanssa ei voida neuvotella suorituskyvyn takaamiseksi.

• Tehostettu vahvuus: Suurempi mekaaninen lujuus mahdollistaa ohuempien tai kevyempien komponenttien suunnittelun, jotka kestävät saman paineen, mikä optimoi järjestelmän suunnittelun.
• Lämpötilan hallinta: Ne säilyttävät lujuuden ja kestävät hapettumista/hilseilyä, kun hiiliteräs heikkenee, jolloin a korkean lämpötilan seosteräslaippa oletusvalinta kattiloihin, höyrylinjoihin ja lämmönvaihtimiin.
• Parempi sitkeys: Parempi kestävyys hauraita murtumia vastaan, mikä on ratkaisevan tärkeää prosesseissa, joissa on lämpökiertoa tai paineiskuja.

Kuumuuden ja paineen kesto: Korkean lämpötilan seosteräslaippojen rooli

Sovelluksissa, kuten sähköntuotannossa, petrokemiallisessa krakkauksessa ja korkean lämpötilan prosessiputkistoissa, laippojen on tehtävä enemmän kuin vain putkien yhdistäminen; niiden on säilytettävä täydellinen tiivistys, kun taas niiden materiaalin lujuus heikkenee luonnostaan ​​lämpötilan noustessa. Omistautunut korkean lämpötilan seosteräslaippa on suunniteltu tätä taistelua varten. Seosalkuaineet, erityisesti kromi ja molybdeeni, muodostavat stabiileja karbideja teräsmatriisissa. Nämä karbidit toimivat kuin vahvistava rakennusteline, joka estää terästä pehmentymästä nopeasti ja vastustaa hapettumisen ja pinnan "hilseilyn" muodostumisen haitallisia vaikutuksia. Näiden vakavien palvelujen yleiset arvot on standardoitu spesifikaatioiden mukaan, kuten ASTM A182, joka määrittelee kemialliset ja mekaaniset vaatimukset taotuille tai valssatuille seosteräsputkien laippoille.

Keskity työhevoseen: syvällinen katsaus ASTM A182 F11 seosteräslaippaan

Seosterästen perheeseen kuuluu mm. ASTM A182 F11 seosteräslaippa erottuu laajalti määriteltynä ja luotettavana laatuna keskikorkeiden lämpötilojen palveluihin. Se kuuluu kromi-molybdeeni (Cr-Mo) -perheeseen, erityisesti sen nimelliskoostumus on 1,25 % kromia ja 0,5 % molybdeeniä. Tämä koostumus tarjoaa tasapainoisen kompromissin kustannusten, hitsattavuuden ja korkean lämpötilan suorituskyvyn välillä. Kromi parantaa hapettumiskestävyyttä ja vahvistaa metalliseosta, kun taas molybdeeni lisää lujuutta korkeissa lämpötiloissa ja vähentää herkkyyttä haurastumiselle. F11:stä valmistettuja laippoja käytetään yleisesti sovelluksissa, kuten voimalaitosten putkistoissa, jalostamoiden prosessilinjoissa ja kaikissa järjestelmissä, joissa käyttölämpötilat ovat jatkuvasti välillä 450–590 °C (850–1100 °F). Sen suosio johtuu sen todistetusta saavutuksista ja helposti saatavilla olevista hitsaus- ja valmistusmenetelmistä.

• Erinomainen hitsattavuus: Verrattuna korkeampiin metalliseoslaatuihin, F11:llä on hyvä hitsattavuus käytettäessä yhteensopivia tai ylisovitettuja lisäainemetalleja ja asianmukaisia pre-heat/post-hitsauslämpökäsittelymenetelmiä (PWHT).
• Kustannustehokkuus: Se parantaa merkittävästi suorituskykyä hiiliteräkseen verrattuna ilman korkeampiin kromilaatuihin, kuten F91 tai ruostumattomiin teräksiin, liittyvää kustannuslisää.
• Monipuolisuus: Soveltuu useille eri paineluokille ja laippatyypeille, tavallisista slip-onista kriittisiin seosterästä hitsattu kaulalaippa mallit.

Oikean tyypin valitseminen putkistojärjestelmääsi

Oikean materiaalilaadun valinta on vain puolet taistelusta; optimaalisen laippatyypin valitseminen on yhtä tärkeää järjestelmän eheyden kannalta. Laipan rakenne määrää, kuinka kuormat siirretään, kuinka se liittyy putkeen ja lopulta kuinka se tiivistyy. Tavallisiin sovelluksiin tyypit, kuten Slip-On tai Blind Flanges, voivat olla sopivia. Kuitenkin korkeapaine-, korkealämpötila- tai syklisissä käyttöjärjestelmissä, joissa on seosterästä, suunnittelufilosofia siirtyy kohti rakenteellisen eheyden ja väsymisiän maksimoimista. Tämä johtaa usein kestävämpien laippatyyppien määrittelyyn. Lisäksi kun vakioluettelon tuotteet eivät sovi ainutlaatuisiin tilarajoituksiin, suuttimien suuntauksiin tai erikoislaitteiden liitäntöihin, tarvitaan räätälöity seosteräsputkilaippa syntyy. Tämä edellyttää, että valmistaja, jolla on edistynyt tekninen tuki ja täyden valikoiman koneistusominaisuudet, muuntaa mukautetut piirustukset luotettavaksi, koodin mukaiseksi komponentiksi.

Miksi seosteräshitsauslaippa on kriittisten liitosten kultainen standardi

The seosterästä hitsattu kaulalaippa on yleisesti pidetty parhaana valinnana vaikeissa käyttöolosuhteissa. Sen ominaispiirre on pitkä, kartiomainen napa, joka on päittäin hitsattu sopivaan putkeen. Tämä rakenne tarjoaa vertaansa vailla olevat lujuus- ja suorituskykyedut, jotka ovat ratkaisevia seosteräsjärjestelmissä, jotka toimivat rajoissaan. Kartiomainen napa varmistaa tasaisen, asteittaisen jännityksen siirtymisen laipparenkaasta putken seinämään minimoiden jännityksen keskittymispisteet, jotka voivat johtaa väsymishalkeamiin. Täysi läpitunkeutumishitsauksen sisältävä päittäishitsiliitos tarjoaa lujuuden, joka on yhtä suuri tai suurempi kuin itse putken, luoden homogeenisen, tiiviin liitoksen. Tämä tekee siitä ihanteellisen korkeiden paineiden, lämpötilan vaihteluiden, taivutusmomenttien ja tärinän käsittelyyn.

Standardit ylittävät: kun tarvitset mukautetun seosteräsputkilaipan

Kaikki teolliset sovellukset eivät sovi siististi vakiomittataulukoihin. Insinöörit voivat vaatia a räätälöity seosteräsputkilaippa useista syistä: liittää omaan laitteeseen ainutlaatuisilla pulttikuvioilla, luoda vahvistuslaippa suureen tai ei-standardiseen astian suuttimeen, täyttää erityiset paino- tai tilarajoitukset tai kehittää laippa äärimmäiseen paineluokkaan, joka ylittää standardiluokat. Näissä skenaarioissa "muokattu koneistus piirtämällä" -palveluista tulee välttämättömiä. Tässä prosessissa valmistaja, jolla on syvällinen suunnittelukyky, ottaa asiakkaan toimittamat yksityiskohtaiset piirustukset (määrittää tarkat mitat, toleranssit, paineet ja materiaalitiedot) ja tuottaa yksittäisen tai pienen erän laippoja. Tällaisten töiden toimittajalta etsittäviä keskeisiä ominaisuuksia ovat halkaisijaltaan enintään 4 metrin komponenttien laajamittainen koneistus, enintään 10 tonnin yksittäisten kappaleiden painonkäsittely ja täysin integroitu laadunvarmistusprosessi, jolla varmistetaan lopullinen osa mukautettujen eritelmien mukaisiksi.

FAQ: Vastattu kysymyksiisi seosteräslaipoista

Mikä on tärkein ero ASTM A105 ja ASTM A182 F11 laippojen välillä?

Keskeinen ero on materiaalikoostumus ja siitä johtuva palvelukyky. ASTM A105 on standardi hiiliterästä taonta eritelmät laippoihin. Se soveltuu yleiseen huoltoon ympäristön ja kohtalaisen korkeissa lämpötiloissa, mutta menettää lujuutensa nopeasti yli 425 °C:n (800 °F) lämpötilassa. ASTM A182 F11 on an seosterästä kromia ja molybdeeniä sisältävä eritelmä. Tämä seostus antaa F11-laipoille huomattavasti suuremman lujuuden korkeissa lämpötiloissa, paremman hapettumiskestävyyden (hilseilyn) ja paremman virumiskestävyyden. Siksi F11 on määritelty jatkuvaan korkean lämpötilan käyttöön, kuten voimalaitosten höyrylinjoihin, joissa A105 ei olisi riittävä.

Kuinka valitsen seosteräslaippojen F11, F22 ja F91 välillä?

Valinta perustuu ensisijaisesti suunnittelulämpötilaan, paineeseen ja korroosiovaatimuksiin. Tässä on yksinkertaistettu ohje:

• ASTM A182 F11 (1,25Cr-0,5Mo): Vakiovalinta moniin keskikorkeisiin lämpötiloihin noin 593 °C:een (1100 °F) asti. Tarjoaa hyvän tasapainon suorituskyvyn, hitsattavuuden ja kustannusten välillä.
• ASTM A182 F22 (2,25Cr-1Mo): Tarjoaa paremman kestävyyden korkeissa lämpötiloissa ja korroosionkestävyyden kuin F11, soveltuu noin 621 °C:een (1150 °F) asti. Käytetään usein jalostamoissa ja petrokemian sovelluksissa.
• ASTM A182 F91 (9Cr-1Mo-V): Erittäin luja ferriittinen teräs, jolla on erinomainen virumisvastus, jota käytetään kehittyneissä voimalaitoksissa päähöyrylinjoissa jopa 649 °C:n (1200 °F) lämpötiloissa. Se vaatii tarkempaa hitsauksen ja lämpökäsittelyn ohjausta.

Katso ASME:n kattila- ja paineastiakoodin osa II, osa D sallituista jännitysarvoista suunnittelulämpötilassasi lopullisen materiaalin valinnan tekemiseksi.

Mitä sertifikaatteja minun tulee etsiä, kun hankin seosteräslaippoja?

Sertifikaatit ovat kiistaton todiste valmistajan laatujärjestelmästä ja tuotteen vaatimustenmukaisuudesta. Seosteräslaippojen, erityisesti painelaitteissa käytettävien, vähimmäismäärän tulisi olla ISO 9001 laadunhallintaa varten. Ratkaisevaa on, että Euroopan kaltaisilla markkinoilla laipan on kestettävä PED (painelaitedirektiivi 2014/68/EU) sertifiointi, usein tietyllä materiaalikategorialla. Muita arvokkaita sertifikaatteja ovat mm TÜV (Saksan/Euroopan teknisen turvallisuuden valvontaa varten) ja TS (Special Equipment Manufacturing License) Kiinan markkinoille. Hyvämaineinen valmistaja toimittaa kattavan testidokumentaatiopaketin, joka sisältää materiaalitestiraportit (MTR), joissa on täydellinen jäljitettävyys sulamislämpöön, sekä mekaanisten ja kemiallisten testien tulokset.

Voidaanko seosteräslaipat hitsata hiiliteräsputkiin?

Kyllä, se on teknisesti mahdollista, mutta vaatii huolellista menettelyä, eikä sitä yleensä suositella korkeissa lämpötiloissa tai jaksoittaiseen huoltoon ilman yksityiskohtaista teknistä arviointia. Hitsaus muodostaa siirtymäliitoksen kahden eri metallurgian välille. Tämä voi johtaa ongelmiin, kuten hiilen kulkeutumiseen hiiliteräksestä seosteräkseen korkeissa lämpötiloissa, mikä voi luoda hauraan alueen. Jos tällainen hitsaus on välttämätön, se on suoritettava käyttämällä sopivaa täytemetallia (usein haalaripohjaista nikkelipohjaista tai runsasseosteista elektrodia) ja valvomalla tarkasti esikuumennusta ja hitsauksen jälkeistä lämpökäsittelyä (PWHT) pätevän hitsausmenettelyn spesifikaation (WPS) mukaisesti. Kriittisissä palveluissa on aina parempi käyttää yhteensopivia materiaaleja tai tähän tarkoitukseen suunniteltua siirtymäkappaletta.
