Mitkä ovat hiiliteräslaippojen tärkeimmät edut?

Ymmärtäminen Hiiliteräslaippa Tyypit ja standardit

Nykyaikaisissa teollisuusputkistojärjestelmissä liitoskomponenttien valinta määrää koko infrastruktuurin eheyden ja turvallisuuden. Hiiliteräslaippas toimivat putkistojen perusliitospisteinä, mikä helpottaa kokoamista, purkamista ja huoltoa. Insinöörit ja hankintaasiantuntijat asettavat nämä komponentit etusijalle niiden erinomaisen mekaanisen lujuuden ja kustannustehokkuuden vuoksi ruostumattomiin terässeoksiin verrattuna.

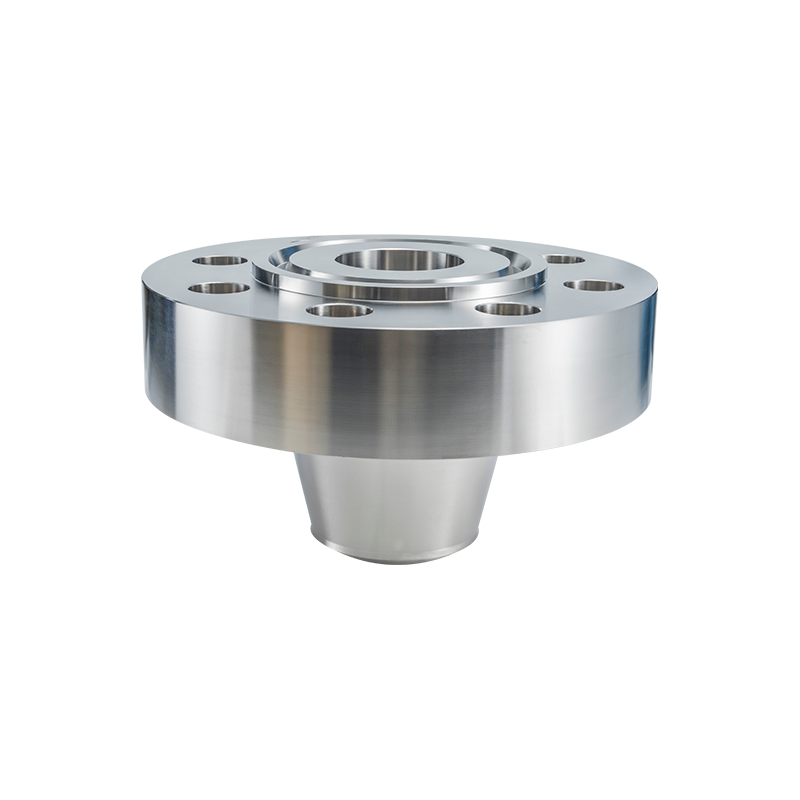

Hitsatut kaulalaipat hiiliteräksestä korkeapainejärjestelmille

Suunnitteluinsinöörit määrittävät jatkuvasti sovelluksiin, joihin liittyy suuria paine- ja lämpötilavaihteluita hiiliteräksiset hitsauskaulan laipat . Tässä laippatyypissä on pitkä kartiomainen napa, joka siirtää jännityksen laipasta putkeen vähentäen tehokkaasti jännityskeskittymiä laipan pohjassa. Suunnittelu varmistaa vahvan ja luotettavan liitännän, mikä tekee siitä sopivan vaativiin käyttöolosuhteisiin.

Alla on vertailu hitsauskaulalaippojen ja tavallisten liukulaippojen välillä rakenteellisen suorituskyvyn osalta:

Hiiliteräksinen Slip On Laipat Mitat ja Tekniset tiedot

Päinvastoin kuin hitsauskaulaversioissa, liukulaipat liukuvat putken yli ja on kiinnitetty saumoilla. Näitä komponentteja valittaessa insinöörien on noudatettava tarkasti hiiliteräsliuku laippojen mitoissa varmistaaksesi oikean istuvuuden ja kohdistuksen. Tärkeimmät mittaparametrit ovat ulkohalkaisija, sisähalkaisija, pultin ympyrän halkaisija ja laipan paksuus. Tarkat mitat ovat tärkeitä B2B-hankinnoissa, jotta vältytään asennusviiveiltä ja varmistetaan yhteensopivuus olemassa olevan putkistoinfrastruktuurin kanssa.

• Standardinmukaisuus: ASME B16.5, MSS SP-44.
• Tärkeimmät mitat: Pultin ympyrä, pultin reikien lukumäärä ja kohotetun pinnan korkeus.
• Toleranssivaatimukset: Välttämätön suurille kokoonpanolinjoille.

Materiaalien arvosanat ja suorituskykymittarit

Tekninen yleiskatsaus ASTM A105 hiiliteräslaipat

Materiaalispesifikaatio on laippahankinnan kulmakivi. ASTM A105 hiiliteräslaipat edustavat alan standardia taotuille hiiliteräsputkistokomponenteille. Tämä luokka kattaa taotut hiiliteräksiset putkistokomponentit ympäristön ja korkeampien lämpötilojen huoltoon painejärjestelmissä. Materiaalilla on erinomaiset mekaaniset ominaisuudet, mukaan lukien korkea vetolujuus ja sitkeys, jotka ovat välttämättömiä käyttöjännityksen kestämiseksi.

Ymmärtäminen Hiiliteräslaippas Pressure Rating

Putkilinjan käyttöturvallisuus riippuu suuresti sen oikeasta tulkinnasta hiiliteräslaippojen paineluokitus . Painearvot, joita usein merkitään luokilla 150, 300, 600 ja korkeammilla, osoittavat suurimman sallitun käyttöpaineen tietyssä lämpötilassa. Käyttölämpötilan noustessa hiiliteräksen paineenkestokyky heikkenee. Insinöörien on laskettava paine-lämpötila-arvot huolellisesti valitakseen laipan, joka pystyy käsittelemään järjestelmän huippuolosuhteita ilman vikaa.

Erikoissovellukset teollisuudessa

Hiiliteräksisten sokkolaipojen käyttötarkoitukset Pipeline Systemsissä

Järjestelmän ylläpito ja irtisanominen edellyttävät luotettavia tiivistysratkaisuja. Hiiliteräksiset sokkelaipat käyttävät ensisijaisesti pyörivät putken tai venttiilin pään tukkimisen ympärillä. Näissä laipoissa ei ole porausta (keskireikä), jolloin ne tiivistävät tehokkaasti putkilinjan aukon. Ne ovat elintärkeitä painetestauksessa, eristämisessä huollon aikana ja virtauksen päättämisessä verkon käyttämättömissä osissa. Niiden vankka rakenne varmistaa, että ne kestävät koko järjestelmän paineen ilman vuotoja.

Tietoja Jiangyin Zhonghai Precision Machinery Co., Ltd:stä

Kehittyneet valmistusominaisuudet ja sertifioinnit

Jiangyin Zhonghai Precision Machinery Co., Ltd. on johtava valmistaja maailmanlaajuisilla laippamarkkinoilla. Olemme ISO 9001 -sertifioitu yritys, jolla on PED-, TUV- ja TS-pätevyydet. Tehtaamme on erikoistunut tarkkuuslaippojen ja takeiden tuotantoon noudattaen tiukkoja kansainvälisiä standardeja, kuten GB, ASME, ASTM, JIS, EN ja DIN. Ylläpidämme täydellisiä sisäisiä valmiuksia takomisesta ja lämmittämisestä CNC-sorvaukseen, poraukseen ja lopputarkastukseen, mikä takaa täydellisen hallinnan tuotteiden laadusta.

Räätälöidyt ratkaisut vakio- ja ei-standardilaippoihin

Ymmärrämme, että valmiit ratkaisut eivät sovi kaikkiin suunnitteluhaasteisiin. Jiangyin Zhonghai Precision Machinery tukee täysin räätälöityä, piirustuspohjaista valmistusta. Tuotantovalikoimamme kattaa koot 1/2'' - 60'', yksittäisten kappaleiden painot ovat jopa 10 tonnia ja enimmäismitat 4 metriä. Tarvitsetpa asiakas tavallisia putkilaippoja tai monimutkaisia ​​ei-standardikomponentteja, tiimimme tarjoaa luotettavia ratkaisuja, jotka on räätälöity erityisiin teollisuuden tarpeisiin.

Johtopäätös

Oikean laipan valintaan liittyy syvällinen ymmärrys tyypeistä, materiaaleista ja paineluokista. Hiiliteräslaippas ovat teollisuusputkien selkäranka monipuolisuutensa ja lujuutensa ansiosta. Yhteistyö pätevän valmistajan, kuten Jiangyin Zhonghai Precision Machineryn, kanssa varmistaa pääsyn sertifioituihin, korkean suorituskyvyn komponentteihin, jotka täyttävät nykyaikaisten suunnitteluprojektien tiukat vaatimukset.

Usein kysytyt kysymykset (FAQ)

1. Mikä on ensisijainen ero hitsauskaulan ja liukulaippojen välillä?

Hitsauskaulalaipat kiinnittyvät puskuhitsauksen kautta ja on suunniteltu korkeapainesovelluksiin, kun taas liukulaipat liukuvat putken yli ja käyttävät viistosaumoja, mikä helpottaa asennusta, mutta soveltuu alhaisemmille paineille.

2. Miksi ASTM A105 on yleinen materiaali hiiliteräslaippoihin?

ASTM A105 hiiliteräslaipat ovat suosittuja, koska materiaali tarjoaa hyvän mekaanisen lujuuden, sitkeyden ja kustannustehokkuuden tasapainon ympäristön ja korkean lämpötilan palveluihin.

3. Miten määritän sovellukselleni oikean paineen?

Sinun tulee tutustua paine-lämpötilaluokitustaulukoihin, jotka on annettu standardeissa, kuten ASME B16.5. The hiiliteräslaippojen paineluokitus laskee käyttölämpötilan noustessa.

4. Mitkä ovat sokkolaipan tärkeimmät käyttötarkoitukset?

Ensisijainen hiiliteräksisten sokkolaipojen käyttö on tukkia putkiston päät, eristää osat huoltoa varten ja helpottaa hydrostaattisen paineen testausta.

5. Voivatko valmistajat tuottaa ei-standardikokoisia laippakokoja?

Kyllä, hyvämaineiset valmistajat, kuten Jiangyin Zhonghai Precision Machinery, tarjoavat mukautettua piirustuspohjaista valmistusta epästandardeille laippoille, joiden halkaisija on enintään 4 metriä.

Viitteet

• ASME B16.5 - Putken laipat ja laippaliittimet: NPS 1/2 - NPS 24 Metric/Tuuma standardi.
• ASTM kansainvälinen. "Taotuille hiiliteräsputkistokomponenteille (A105/A105M) tarkoitettu standardimääritys."
• Petrowiki. "Putkilinjan laipat ja niiden sovellukset."
