Kuinka valita oikea teräslaippa putkistojärjestelmille?

Teollisuuden putkijärjestelmissä laipat toimivat kriittisinä liitoskohtina, jotka yhdistävät putket, venttiilit ja laitteet mahdollistaen samalla huoltoon pääsyn. A Teräslaippa tarjoaa mekaanisen lujuuden, paineeneristyksen ja vuotamattoman tiivistyksen, joita tarvitaan turvalliseen toimintaan kaikilla teollisuudenaloilla, mukaan lukien öljy ja kaasu, kemiallinen käsittely ja sähköntuotanto. Tämä artikkeli tarjoaa teknisen oppaan insinööreille ja hankintaasiantuntijoille laippojen valinnasta, materiaalimäärityksistä ja laadunvarmistuksesta.

Teräslaippatekniikan ymmärtäminen

A Teräslaippa on taottu tai valettu rengas, joka liitetään putken päihin hitsaamalla tai kierteittäen, mikä mahdollistaa pulttiliitokset muihin komponentteihin. Laippapinta muodostaa tiivistepinnan, johon tiiviste puristuu vuotojen estämiseksi. Insinöörit valitsevat laipat paine-lämpötila-arvojen, materiaalien yhteensopivuuden ja kuljetettavien väliaineiden kanssa sekä mittastandardien perusteella, jotka takaavat vaihdettavuuden eri valmistajien välillä.

Tärkeimmät tekniset parametrit insinööreille

Arvioidessaan laippakomponentteja insinöörien on tutkittava useita kriittisiä parametreja, jotka määrittävät järjestelmän eheyden ja pitkäikäisyyden.

• Paineluokka : Vaihtelee luokasta 150 luokkaan 2500, mikä määrittää suurimman sallitun työpaineen tietyissä lämpötiloissa.
• Materiaaliluokka : Hiiliteräs (ASTM A105), ruostumaton teräs (ASTM A182 F304/F316) tai seosteräs (ASTM A182 F11/F22) korkean lämpötilan huoltoon.
• Laipan tyyppi : Hitsauskaula, slip-on, hylsyhitsaus, kierteitetty tai sokkeloinen konfiguraatio sopivat kaikki erityisiin sovellusvaatimuksiin.
• Kasvotyyppi : Korotettu pinta (RF), tasainen pinta (FF) tai rengastyyppinen liitos (RTJ) erilaisiin tiivistetiivistysvaatimuksiin.
• Poran koko : Nimellinen putken koko (NPS) ½ tuumasta 48 tuumaan tai suurempi räätälöityihin sovelluksiin.

Valinta a Teräslaippa vaikuttaa suoraan järjestelmän turvallisuuteen, sillä väärin mitoitetut laipat muodostavat merkittävän vikariskin paineistetuissa järjestelmissä.

Korkean haun pitkät avainsanat kontekstissa

Tarkastellaksemme tiettyjä käyttäjien aikomuksia keskitymme viiteen korkean haun pitkähäntäiseen avainsanaan, jotka edustavat yleisiä hankinta- ja suunnitteluskenaarioita. Ruostumaton

• SS-teräslaippa kemialliseen käsittelyyn : ruostumattomasta teräksestä ASTM A182 F316L valmistetut korroosionkestävät laipat aggressiivisten kemikaalien käsittelyyn media. C arbon teräksinen hitsauskaulan laippa : Erittäin kestävä laippatyyppi, jossa on kartiomainen napa, joka vähentää jännityspitoisuutta ja joka on määritelty kriittisiin korkeapainesovelluksiin.
• korkeapaineteräslaippa, luokka 2500 : Suunniteltu äärimmäiseen paineeseen 6 000 psi asti, käytetään yleisesti jalostamo- ja voimalaitossovelluksissa.
• teräslaipan mitat ANSI B16.5 : Laipat on valmistettu American National Standards Institute -mittastandardien mukaan, mikä takaa vaihdettavuuden.
• mukautetun teräslaipan valmistaja : Suunnitteluyritykset, jotka tarjoavat epätyypillisiä kokoja, erikoismateriaaleja tai ainutlaatuisia kokoonpanoja erikoissovelluksiin.

Vertaileva analyysi: teräslaippatyypit

Laippatyypin valinta vaikuttaa merkittävästi asennuskustannuksiin, huollon saavutettavuuteen ja pitkäaikaiseen luotettavuuteen. Jokainen laippatyyppi tarjoaa erityisiä etuja tiettyihin sovelluksiin. Seuraava vertailu korostaa eroja yleisten laippakokoonpanojen välillä.

Kriittisissä korkeapainesovelluksissa, jotka vaativat maksimaalista eheyttä, a hiiliteräksinen hitsauskaulan laippa edustaa ensisijaista valintaa. Alla olevassa taulukossa esitetään tärkeimmät erot.

Valinnan ja integroinnin tekniset näkökohdat

Oikean valinta Teräslaippa edellyttää käyttöolosuhteiden, materiaalien yhteensopivuuden ja mittastandardien systemaattista arviointia. Työskentely kokeneen kanssa mukautetun teräslaipan valmistaja varmistaa asianmukaiset spesifikaatiot epätyypillisille sovelluksille.

Materiaalin valinta ja korroosionkestävyys

Syövyttävissä huoltoympäristöissä a ruostumattomasta teräksestä valmistettu laippa kemialliseen käsittelyyn tarjoaa olennaisen korroosionkestävyyden. Tyypin 304 ruostumaton teräs sopii lieviin kemiallisiin ympäristöihin ja elintarvikejalostussovelluksiin. Tyypin 316 ruostumaton teräs, johon on lisätty molybdeenia, tarjoaa paremman kestävyyden klorideja ja happamia olosuhteita vastaan, mikä tekee siitä standardin meriympäristöissä ja kemiantehtaissa. Korkean lämpötilan sovelluksissa, jotka ylittävät 800 °F, kromi-moly-seosteräslaipat säilyttävät lujuuden ja kestävät virumismuodonmuutoksia.

Mittastandardit ja vaihdettavuus

Mittastandardien noudattaminen varmistaa laippojen vaihdettavuuden toimittajien välillä. Teräslaipan mitat ANSI B16.5 ohjaa laippoja NPS 24:ään saakka luokissa 150–2500, määrittäen pultin ympyrän halkaisijat, pultin reikien koot ja laipan paksuudet. ASME B16.47 kattaa halkaisijaltaan suuremmat laipat NPS 26:sta NPS 60:een. Vaihtolaippoja määritellessään insinöörien on tarkistettava sekä paineluokka että mittastandardi varmistaakseen oikean sopivuuden olemassa olevien pulttien ja tiivisteiden kanssa.

Sovelluskohtaiset näkemykset

Eri toimialat asettavat ainutlaatuisia vaatimuksia laippakomponenteille. Jalostamoissa ja petrokemian sovelluksissa, korkeapaineteräslaippa, luokka 2500 komponenttien on kestettävä äärimmäisiä paineita ja lämpötiloja samalla kun ne kestävät vetyhaurautta ja rikkijännityshalkeilua. Ydinvoimasovelluksissa laipat edellyttävät ylimääräistä laadunvarmistusdokumentaatiota, mukaan lukien materiaalin jäljitettävyys ja ainetta rikkomattomat tarkastusraportit. Kun hankit osoitteesta a mukautetun teräslaipan valmistaja , laitoksen johtajat voivat määrittää erityiset porauskoot, pintakäsittelyt tai ei-standardipaineluokat vastaamaan olemassa olevia laitevaatimuksia.

The hiiliteräksinen hitsauskaulan laippa on edelleen alan standardi kriittisissä palveluissa ylivoimaisten rakenteellisten ominaisuuksiensa ansiosta. Kartiomainen napa jakaa jännityksen tasaisemmin kuin muut laippatyypit, mikä vähentää väsymisvaurion riskiä syklisissä käyttöolosuhteissa, kuten painejaksoissa tai lämpölaajenemisessa.

Laadunvarmistus ja hankintastandardit

Teollisissa hankinnoissa tunnustettujen standardien noudattamisen varmistaminen varmistaa tasaisen laadun ja turvallisuuden. Hyvämaineiset valmistajat noudattavat ASME-, ASTM- ja MSS-SP-standardeja. Keskeisten hankinta-asiakirjojen tulee sisältää:

• Materiaalitestausraportit (MTR), joissa lämpölukujen jäljitettävyys ASTM-määritysten mukaan.
• Positiivinen materiaalitunnistus (PMI) seosteisille ja ruostumattomille teräslaippoille.
• Mittatarkastusraportit, jotka vahvistavat ASME B16.5 tai B16.47 vaatimustenmukaisuuden.
• Hitsauksen jälkeistä lämpökäsittelyä tai normalisointia vaativien laippojen lämpökäsittelytietueet.
• Rikkomaton tutkimusraportti, mukaan lukien väriaineen tunkeutumisen tai magneettisten hiukkasten tarkastus.

Yhteistyö vakiintuneen kanssa mukautetun teräslaipan valmistaja tarjoaa pääsyn teknisiin tukiin, materiaalisertifikaatteihin ja dokumentoituihin laatujärjestelmiin, jotka ovat välttämättömiä kriittisille teollisille sovelluksille.

Usein kysytyt kysymykset (FAQ)

1. Mitä eroa on hitsauskaulalaipan ja liukulaipan välillä?

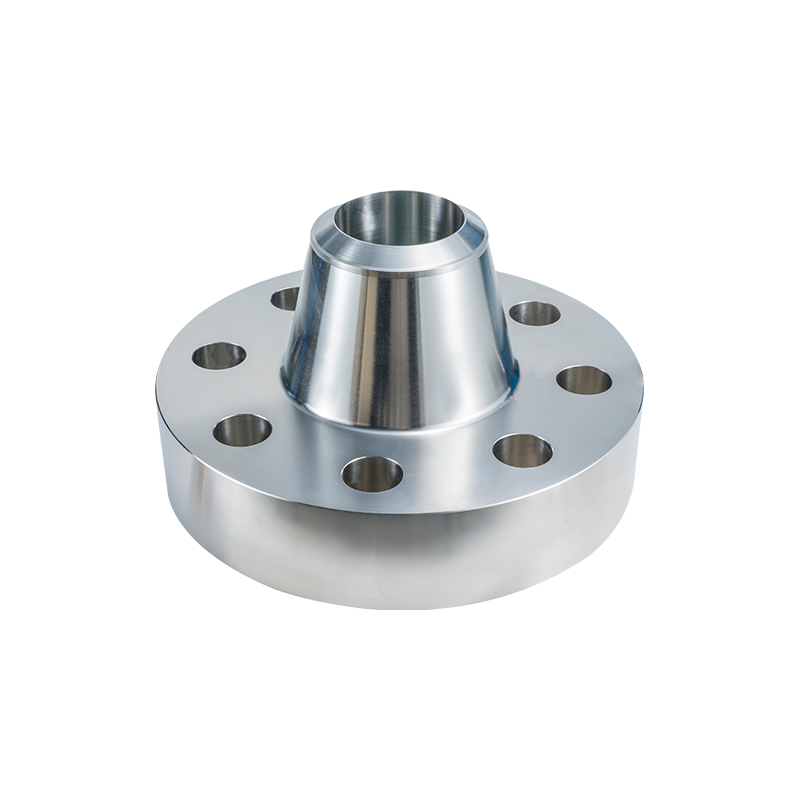

A hiiliteräksinen hitsauskaulan laippa siinä on kartiomainen napa, joka siirtyy laipparenkaasta putken seinämään ja tarjoaa asteittaisen jännityksen jakautumisen ja erinomaisen väsymiskestävyyden. Tämän rakenteen ansiosta hitsauskaulalaipat sopivat korkeapaineisiin, korkeisiin lämpötiloihin ja syklisiin käyttöolosuhteisiin. Liukuva laippa liukuu putken pään yli ja vaatii viistosaumoja sekä navan sisällä että ulkopuolella. Slip-on laipat maksavat vähemmän, mutta tarjoavat alhaisemman lujuuden, ja niitä käytetään tyypillisesti matalan tai kohtalaisen paineen sovelluksissa, joissa jännitysolosuhteet ovat vähemmän ankarat. Kriittisiin sovelluksiin insinöörit määrittelevät yleisesti hitsauskaulalaipat.

2. Miten määritän sovellukselleni oikean paineluokan?

Sopivan määrittämiseksi Teräslaippa paineluokka, sinun on otettava huomioon sekä käyttöpaine että lämpötila. ASME B16.5 tarjoaa paine-lämpötilaluokitukset jokaiselle materiaaliluokalle, jotka osoittavat suurimman sallitun työpaineen tietyissä lämpötiloissa. Valitse paineluokka, jossa laipan nimellisarvo ylittää maksimikäyttöpaineesi enimmäiskäyttölämpötilassa. Sisällytä turvatekijä ohimenevien olosuhteiden, kuten käynnistyksen, sammutuksen tai painepiikkien, varalta. Esimerkiksi luokan 150 hiiliteräslaipat on mitoitettu 285 psi:lle 100 °F:ssa, mutta vain 150 psi:lle 600 °F:ssa. Tarkista aina tietyn materiaaliluokan arvosanat.

3. Mitä vaatimuksia ruostumattomasta teräksestä oleville laippoille asetetaan syövyttävässä kunnossa Ruostumaton ess-teräslaippa kemialliseen käsittelyyn sovellukset vaativat huolellista materiaalin valintaa tiettyjen syövyttävien väliaineiden perusteella. Tyypin 316L ruostumaton teräs, jossa on alhainen hiilipitoisuus, kestää rakeiden välistä korroosiota hitsauksen jälkeen ja sopii useimpiin kemiallisiin ympäristöihin. Sovelluksissa, joissa on suuria kloridipitoisuuksia tai merivettä, tyypin 317L tai duplex-ruostumattomat teräkset tarjoavat parannetun pistesyöpymiskestävyyden. Erittäin pelkistäviä happoja, kuten rikki- tai kloorivetyhappoa, varten saatetaan tarvita erikoisseoksia, kuten Hastelloy tai Inconel. Hankintaeritelmiin tulee sisältyä vaatimukset liuoshehkutuksesta muotoilun jälkeen ja passivoinnista korroosionkestävyyden palauttamiseksi.

4. Kuinka voin varmistaa, että mukautettu teräslaippa täyttää mittastandardit?

Tilattaessa osoitteesta a mukautetun teräslaipan valmistaja , sinun tulee määrittää, että kaikki mitat ovat ASME B16.5:n tai B16.47:n mukaisia soveltuvin osin, ellei epästandardeja mittoja ole tarkoituksella määritetty. Pyydä mittatarkastusraportti jokaisesta laipan koosta ja paineluokasta. Varmennettavia kriittisiä mittoja ovat laipan ulkohalkaisija, pultin ympyrän halkaisija, pultin reikien lukumäärä ja halkaisija, laipan paksuus ja navan mitat hitsauskaulalaippoille. Vaihtolaippojen osalta olemassa olevien laippojen mittojen fyysinen mittaaminen ennen tilaamista varmistaa yhteensopivuuden olemassa olevien putkien ja pulttien kanssa.

Viitteet

• American Society of Mechanical Engineers. ASME B16.5: Putken laipat ja laippaliitokset, 2020-painos.
• American Society of Mechanical Engineers. ASME B16.47: Suuren halkaisijan teräslaipat, 2020-painos.
• American Society for Testing and Materials. ASTM A105/A105M: Standardivaatimukset hiiliterästakoille putkisovelluksiin.
• American Society for Testing and Materials. ASTM A182/A182M: Taotun tai valssatun metalliseoksen ja ruostumattomasta teräksestä valmistettujen putkien laippojen vakiovaatimukset.
• Manufacturers Standardization Society. MSS SP-44: Steel Pipeline Flanges, 2021 Edition.
• Painelaitedirektiivi 2014/68/EU: Painelaitteiden tekniset vaatimukset, Euroopan unioni, 2014.
