Mitkä ANSI-standardilaipat sopivat putkilinjaasi?

ANSI-standardilaipat tarjoavat ensisijaisen mekaanisen liitäntätavan paineputkijärjestelmille Pohjois-Amerikan teollisuuslaitoksissa. Tässä oppaassa tarkastellaan paine-lämpötilaluokituksia, pintatyyppejä ja materiaalimäärityksiä, jotka ovat tärkeitä hankintainsinööreille ja putkisuunnittelijoille.

Mitä ovat ANSI-standardilaipat ja miten ne kehittyivät?

American National Standards Institute (ANSI) julkaisi alun perin laipan mittastandardit, joita American Society of Mechanical Engineers (ASME) myöhemmin ylläpiti ja päivitti. Nykyisiä aktiivisia standardeja ovat ASME B16.5 laipoille, joiden nimellishalkaisija on enintään 24 tuumaa, ja ASME B16.47 suuremmille halkaisijoille 60 tuumaan asti.

Keskeisiä luokitusjärjestelmiä ovat:

• Paineluokat 150, 300, 600, 900, 1500 ja 2500, jotka edustavat mitoimattomia paine-lämpötilaluokkia
• Kasvotyypit, mukaan lukien kohokasvot (RF), litteät kasvot (FF) ja rengastyyppiset liitokset (RTJ)
• Porauskokoonpanot, jotka vastaavat putkien aikatauluja hitsauksen yhteensopivuuden varmistamiseksi

Jiangyin Zhonghai Precision Machinery Co., Ltd. toimii ISO 9001 -sertifioituna valmistajana, jolla on PED-, TUV- ja TS-pätevyys ja joka on erikoistunut tarkkuuslaippoihin ja takomoihin. Yritys valmistaa GB-, ASME-, ASTM-, JIS-, EN- ja DIN-standardien mukaisia ​​putkilaippoja, taottuja laippoja, koneistettuja laippoja ja niihin liittyviä komponentteja, jotka tukevat täysin räätälöityä piirustuspohjaista valmistusta. Tuotantovalikoima kattaa 1/2 tuumasta 60 tuumaan, yksittäisten kappaleiden painot 10 tonniin asti ja enimmäismitat 4 metriä. Täydellisiin talon sisäisiin ominaisuuksiin kuuluvat taonta, lämmitys, CNC-sorvaus, poraus ja tarkastuslinjat, jotka käsittelevät sekä volyymituotantoa että monimutkaisia ​​koneistettuja osia.

Viiden kriittisen eritelmän tekninen analyysi

1. Matalapaineinen liukukokoonpano: ansi vakiolaipat 150 lb slip-on

Luokka 150 edustaa alhaisinta standardipaineluokitusta, joka soveltuu ympäristön lämpötilan vedelle, höyrylle ja ei-kriittisille prosessinesteille. Slip-on laipat liukuvat putken päiden yli ja filehitsaavat molemmin puolin, mikä helpottaa asennusta ahtaissa tiloissa.

Luokan 150 hiiliteräksen paine-lämpötilaluokitukset:

• Maksimipaine 285 psi ympäristön lämpötilassa (100 °F)
• Paineen aleneminen 140 psi:iin 400 °F:ssa
• Paineen aleneminen 20 psi:iin 750 °F:ssa

Asennuskustannusten vertailu:

ANSI-standardilaipat 150 lb luistavat kokoonpanot sopivat sähköputkiin, LVI-järjestelmiin ja matalapaineisiin prosessilinjoihin, joissa asennusnopeus on suurempi kuin väsymiskestävyysvaatimukset.

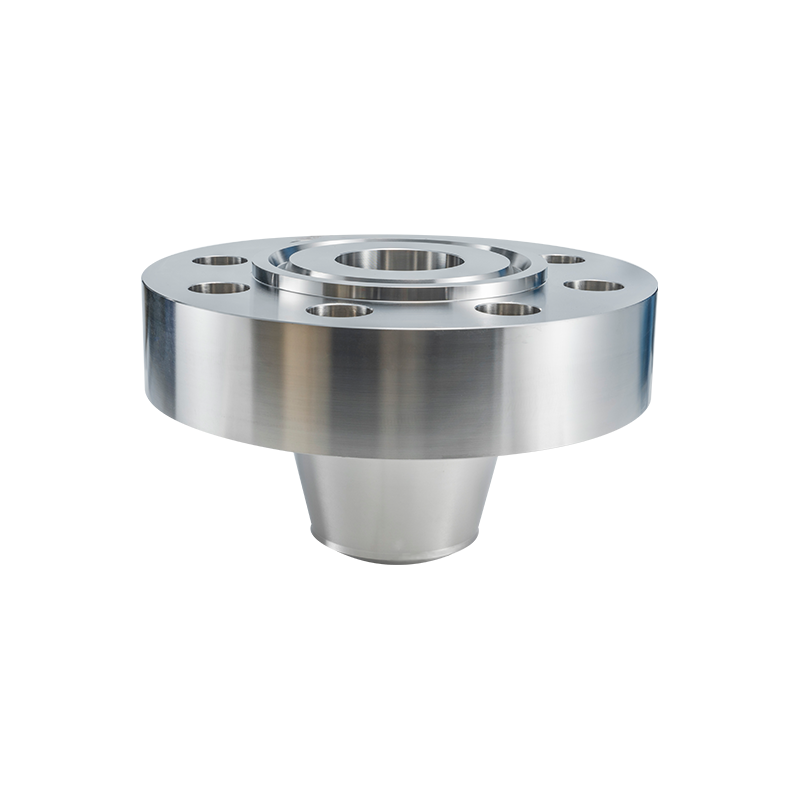

2. Korkeapainehitsauskaulan suunnittelu: ansi vakiolaipat hitsauskaulan aikataulu 40

Hitsauskaulalaipoissa on kartiomainen napa, joka siirtyy sujuvasti putken seinämän paksuuteen. Tämä geometria jakaa taivutusjännitykset ja tarjoaa rakenteellista vahvistusta kriittisissä risteyksissä.

Aikataulun 40 putken mitat määräävät porauksen yhteensopivuuden:

• 2 tuuman aikataulu 40: ulkohalkaisija 60,3 mm, seinä 3,91 mm, sisähalkaisija 52,5 mm
• 4 tuuman aikataulu 40: ulkohalkaisija 114,3 mm, seinä 6,02 mm, sisähalkaisija 102,3 mm
• 6 tuuman aikataulu 40: ulkohalkaisija 168,3 mm, seinä 7,11 mm, sisähalkaisija 154,1 mm

Laippatyypin suorituskyvyn vertailu:

The ansi vakiolaipat hitsauskaula aikataulu 40 yhdistelmä edustaa yleisintä kemiantehtaiden ja jalostamoiden prosessiputkistojen spesifikaatiota, joka tasapainottaa painekapasiteetin vakiomateriaalien saatavuudella.

3. Sulkeminen ja eristäminen Sovellukset: ansi vakiolaipat sokea korotettu pinta

Umpilaipat päättävät putkistot tai eristävät laitteet huollon aikana. Korotettu pinta muodostaa tarkasti työstetyn tiivistyspinnan tiivisteen puristamista varten.

Kasvojen viimeistelyn tekniset tiedot sisältävät:

• 125-250 mikrotuumaa AARH (aritmeettinen keskimääräinen karkeuskorkeus) ei-metallisille tiivisteille
• 63-125 mikrotuuman AARH kierretiivisteille
• 32-63 mikrotuuman AARH rengastyyppisiin liitoksiin

Sokean laipan toiminnallinen vertailu:

ANSI-standardilaipat sokea kohotettu pinta tekniset tiedot edellyttävät tarkkaa pintatyöstöä ja tiivisteiden yhteensopivuuden varmistamista. Vankka rakenne kestää täyden järjestelmän paineen kummastakin suunnasta, mikä tarjoaa luotettavan eristyksen aluksen tuloa ja putkistojen huoltoa varten.

4. Hiiliteräsmateriaalilaadut: ansi standardilaipat hiiliteräs a105

ASTM A105 määrittelee taotut hiiliteräsputkistokomponentit ympäristön ja korkean lämpötilan huoltoon. Laji hallitsee teollisia laippasovelluksia kustannustehokkuuden ja mekaanisen luotettavuuden ansiosta.

Kemiallisen koostumuksen vaatimukset:

• Hiili maksimi 0,35 % hitsattavuuden vuoksi
• Mangaani 0,60-1,05 % vahvuudesta
• Pii 0,10-0,35 % hapettumisenestoon
• Fosfori ja rikki enintään 0,040 % kumpikin

Valmistusmenetelmien vertailu:

ANSI-standardilaipat hiiliteräs a105 spesifikaatiot edellyttävät materiaalitestisertifikaatteja, jotka varmistavat lämpökäsittelyn ja mekaanisen testauksen. Taottu rakenne eliminoi valukomponenttien sisäiset huokoisuusriskit, mikä oikeuttaa kriittisten palvelujen kustannuslisän.

5. Korkeapaineinen muhvihitsaus: ansi-standardilaippojen hylsyhitsaus 3000 psi

Muhvihitsauslaipat sopivat halkaisijaltaan pienemmille putkille (yleensä 2 tuumaa ja alle) korkeapainesovelluksissa. Muhvireikä vastaanottaa putken pään ulomman liitoksen kohdalta filehitsauksella.

Paineluokan vastaavuus:

• 3000 psi:n hylsyhitsaus vastaa noin luokkaa 600 ja sitä korkeampi
• 6000 psi:n hylsyhitsaus vastaa luokkaa 1500
• 9000 psi:n hylsyhitsaus vastaa luokkaa 2500

Pienireikäisten liitosten vertailu:

The ansi vakiolaipat hylsyhitsaus 3000 psi spesifikaatiot koskevat instrumenttiliitäntöjä, näytteenottoportteja ja pienikokoisia prosessilinjoja, joissa kierreliitokset voivat aiheuttaa väsymisvaurion syklisen paineen tai tärinän vaikutuksesta.

Valmistuksen laatu- ja sertifiointistandardit

ISO 9001- ja PED-yhteensopivuus

Laadunhallintajärjestelmät varmistavat johdonmukaisen tuotannon dokumentoitujen menettelyjen avulla:

• Materiaalin jäljitettävyys tehtaan testiraporteista lopputarkastukseen
• Lämpökäsittelytietueet, jotka vahvistavat austenitisointi- ja normalisointisyklit
• Mittatarkastus ASME B16.5 -toleranssitaulukoiden mukaan
• Painetestaus 1,5-kertaisella nimellispaineella kriittisiin sovelluksiin

Omat tuotantomahdollisuudet

Jiangyin Zhonghai Precision Machinery ylläpitää täydellistä tuotannon integraatiota:

• Takopuristimet jopa 10 000 tonnia halkaisijaltaan suurille aihioille
• Jatkuva lämpökäsittely uunit ilmakehän säädöllä
• CNC-pystysorvien työstö halkaisijat 4 metriin
• Porauskeskukset suorittavat pultinreikäkuvioita paikkatoleranssilla ±0,2 mm

Globaalit standardit ja räätälöintipalvelut

Monistandardituotantokyky

Rinnakkaisvalmistus kansainvälisten standardien mukaisesti tukee globaaleja projektivaatimuksia:

• GB-standardit Kiinan kotimaisille projekteille
• ASME/ASTM Pohjois-Amerikan ja Lähi-idän markkinoille
• JIS-eritelmät japanilaisille ja kaakkois-aasialaisille asiakkaille
• EN/DIN-standardit Euroopan talousalueen noudattamiseksi

Ei-standardit ja tekniset ratkaisut

Piirustuspohjainen valmistus täyttää erityisvaatimukset:

• Aukkolaipat mittarin kulkuosilla
• Pitkät hitsauskaulat astian vaipan liitoksille
• Kompaktit laipat vähentävät painoa ja pulttikuormitusta

Usein kysytyt kysymykset

Mitä eroja pulttiympyrän halkaisijassa on luokkien 150 ja 300 laippojen välillä?

6 tuuman nimellislaipalle Class 150 määrittelee pulttiympyrän halkaisijan 241,3 mm ja 8 pulttia halkaisijaltaan 22,2 mm. Luokka 300 määrittelee 269,9 mm:n pulttiympyrän, jossa on 12 pulttia halkaisijaltaan 25,4 mm. Suurempi pulttiympyrä ja suurempi pulttien lukumäärä vastaavat korkeampia tiivisteen puristusvaatimuksia korkeammille paineluokille. Olemassa olevia luokan 150 laippoja ei voida päivittää luokkaan 300 poraamalla lisäreikiä riittämättömän ulkohalkaisijan ja paksuuden vuoksi.

Miten A105- ja A350 LF2 -materiaalit verrataan matalan lämpötilan sovelluksiin?

ASTM A105 Charpy V-lovinen iskutestaus on pätevä vähintään -29 °C:ssa. ASTM A350 Grade LF2 määrittelee iskuvaatimukset -46°C:ssa tai -59°C:ssa luokasta riippuen. LF2-laatu maksaa 15-25 % enemmän, mutta tarjoaa tarvittavan sitkeyden kylmäpalveluihin ja pohjoiseen ilmastoon. A105 ansi vakiolaipat hiiliteräs a105 tekniset tiedot vaarantavat hauraan murtuman alle -29°C.

Minkä maksimipaineen liukulaipat kestävät turvallisesti?

Luokan 150 liukulaipat paineet 285 psi:iin ympäristön lämpötilassa, mutta niiden jännityspitoisuuskertoimet ovat 2,5 kertaa korkeammat kuin hitsauskaulamalleissa. Käytännön käyttörajat vähentävät usein liukuvia laippoja 150-200 psi:iin syklisissä palveluissa. The ansi vakiolaipat 150 lb slip on konfiguraatio sopii vain staattisiin, ei-shokkisovelluksiin.

Miten korotetun pinnan ja rengastyyppisten liitosten tiivistysominaisuudet eroavat toisistaan?

Korotetut pintalaipat puristavat tasaisia ​​tai kierrettyjä tiivisteitä laajoilla kosketusalueilla, joten ne sietävät kohtalaista pinnan viimeistelyn vaihtelua. Rengastyyppiset liitokset vaativat tarkkuusuratyöstöä (±0,05 mm) ja metalli-metallikontaktia, joka saavuttaa tiivistyksen plastisen muodonmuutoksen kautta. RTJ-liitännät kestävät yli 10 000 psi:n painetta ja yli 500 °C lämpötiloja, kun perinteiset tiivisteet eivät toimi. Korotetut pintaliitokset hallitsevat yleistä prosessiputkistoa alhaisempien työstökustannusten ja tiivisteiden vaihdon yksinkertaisuuden ansiosta.

Mitkä ovat vähimmäistilausmäärät ja näytekäytännöt?

Vakioluettelolaipat tukevat yksittäisten kappaleiden tilauksia huoltotarpeisiin. Räätälöidyt takeet vaativat 500 kg:n vähimmäismateriaalimäärän lämpöerän jäljitettävyyttä varten. Pätevyystestauksen näytelaipat on ostettava; mittaraportit ja materiaalitodistukset sisältyvät vakiotoimituksiin ilman lisäkustannuksia. Jiangyin Zhonghai Precision Machinery ylläpitää yleisten kokojen luetteloa nopeaa lähetystä varten.

Johtopäätös

Valitse sopiva ANSI-standardilaipat edellyttää paine-lämpötilaolosuhteiden, putkiston dynamiikan ja materiaaliympäristöjen analysointia. Joko täsmennetään ansi vakiolaipat 150 lb slip on talouden puolesta, ansi vakiolaipat hitsauskaula aikataulu 40 väsymyksen kestävyyteen, ansi vakiolaipat sokea kohotettu pinta eristäytymistä varten, ansi vakiolaipat hiiliteräs a105 peruspalveluun tai ansi vakiolaipat hylsyhitsaus 3000 psi korkeapaineisten pienreikien osalta tekniset tiedot määrittävät järjestelmän eheyden.

Jiangyin Zhonghai Precision Machinery Co., Ltd. tarjoaa integroitua valmistusta takomisesta lopputarkastukseen ja tukee maailmanlaajuista energia- ja prosessiteollisuutta sertifioidulla laadulla ja mittakyvyllä 4 metrin halkaisijaan asti.

Viitteet

• American Society of Mechanical Engineers, ASME B16.5-2020, Putken laipat ja laippaliittimet: NPS 1/2 - NPS 24 Metric/Inch Standard
• American Society of Mechanical Engineers, ASME B16.47-2017, suuren halkaisijan teräslaipat: NPS 26 - NPS 60 Metric/Tuuma standardi
• American Society for Testing and Materials, ASTM A105/A105M-21, Standardivaatimukset hiiliterästakomuksille putkisovelluksiin
• American Society for Testing and Materials, ASTM A350/A350M-18, standardispesifikaatiot hiili- ja niukkaseosteisille terästakomuksille, jotka edellyttävät putkien komponenttien lovien sitkeystestausta
• Euroopan standardointikomitea, EN 1092-1:2018, Laipat ja niiden liitokset - Pyöreät laipat putkille, venttiileille, liittimille ja lisävarusteille, PN-merkitty - Osa 1: Teräslaipat
• International Organization for Standardization, ISO 9001:2015, Laadunhallintajärjestelmät - Vaatimukset
